Шлюз SNMP v2c → SNMP v3
Многие устройства (PDU, ИБП, коммутаторы, датчики) отвечают только по SNMP v2c: данные и community передаются открытым текстом. Если требования безопасности сети предприятия разрешают только SNMP v3, устройство с NapiConfig можно использовать как шлюз (SNMP Proxy): клиент опрашивает шлюз по SNMP v3 с аутентификацией и шифрованием, а шлюз переводит запросы в SNMP v2c, отправляет их целевому устройству и возвращает ответ.

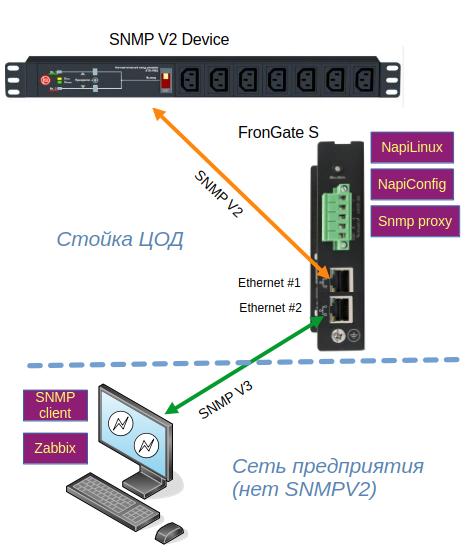

Типовая схема: одним Ethernet-портом шлюз подключён к сегменту с SNMP v2c-устройствами (например, к стойке ЦОД), другим — к сети предприятия, где работают SNMP-клиент или Zabbix.
Подготовка
- Настройте сетевые интерфейсы в разделе Сеть. Если используется два порта, настройте их по очереди.
- Включите службу

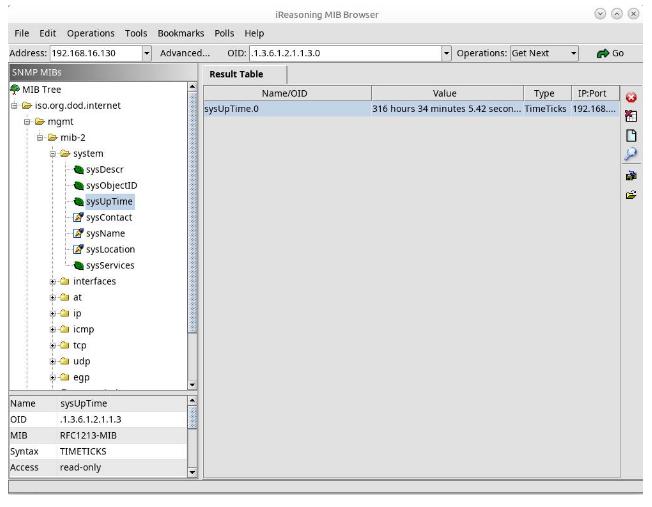

snmpdв разделе Службы и логи. - Проверьте, что целевое устройство отвечает по SNMP v2c, например в iReasoning MIB Browser (есть для Windows и Linux).
Управление SNMP
Шлюз настраивается в разделе Сервисы → SNMP → Management.

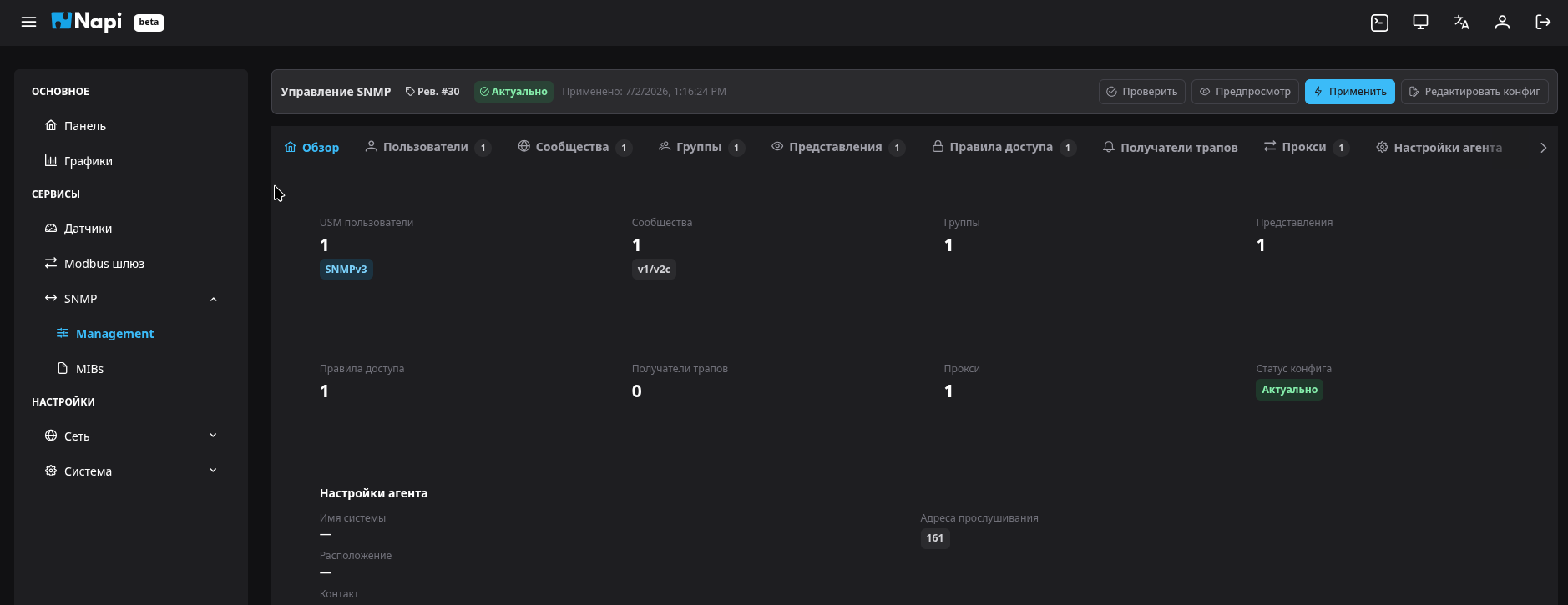

На вкладке Обзор показано, сколько создано пользователей, сообществ, групп, представлений, правил доступа, получателей трапов и прокси, а также статус конфигурации. Кнопки вверху страницы:
- Проверить — проверить конфигурацию;
- Предпросмотр — посмотреть итоговый
snmpd.conf; - Применить — записать конфигурацию и перезапустить службу;
- Редактировать конфиг — изменить
snmpd.confвручную.
Дальше по шагам настраивается пример: пользователь userq опрашивает по SNMP v3 устройство 192.168.16.194, которое отвечает по SNMP v2c с community public.
1. Пользователь SNMP v3

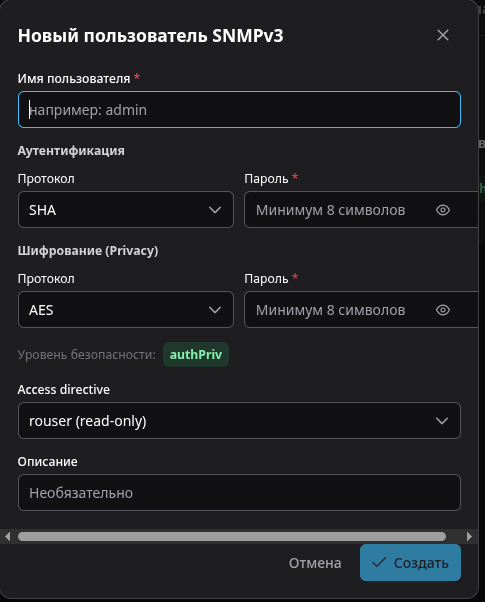

Вкладка Пользователи → + Новый пользователь:
| Поле | Пример |
|---|---|
| Имя пользователя | userq |
| Протокол аутентификации | SHA |
| Пароль (аутентификация) | authpassword |
| Протокол шифрования | AES |
| Пароль (шифрование) | privpassword |
2. Сообщество

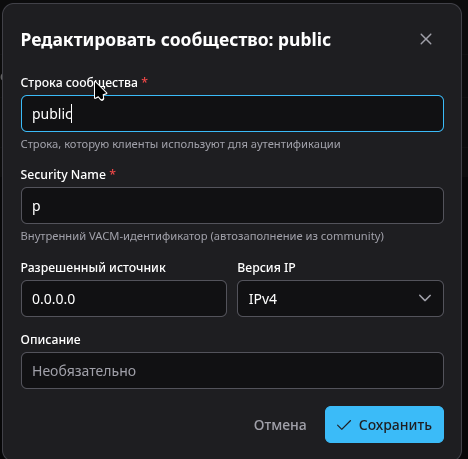

Вкладка Сообщества → + Новое сообщество. Имя сообщества: public.
3. Группа

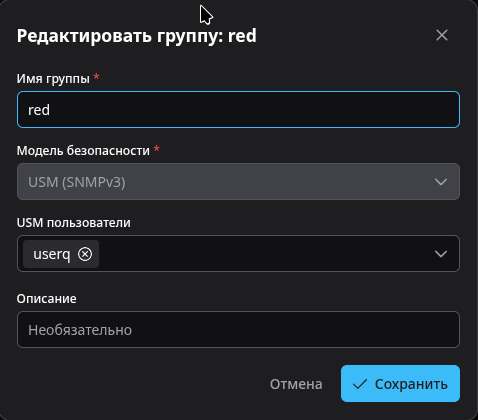

Вкладка Группы → + Новая группа. Имя группы: red. Добавьте в группу пользователя userq.
4. Представление

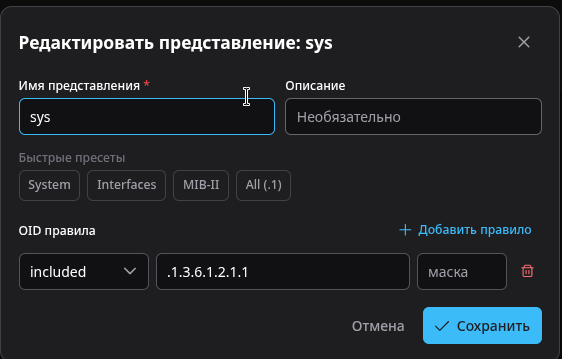

Вкладка Представления → + Новое представление. Имя представления: sys.
Представление определяет, какие ветки дерева OID доступны. Нажмите быстрый пресет System — в конфигурацию попадёт поддерево .1.3.6.1.2.1.1. Свои ветки можно добавить кнопкой Добавить правило.
5. Прокси

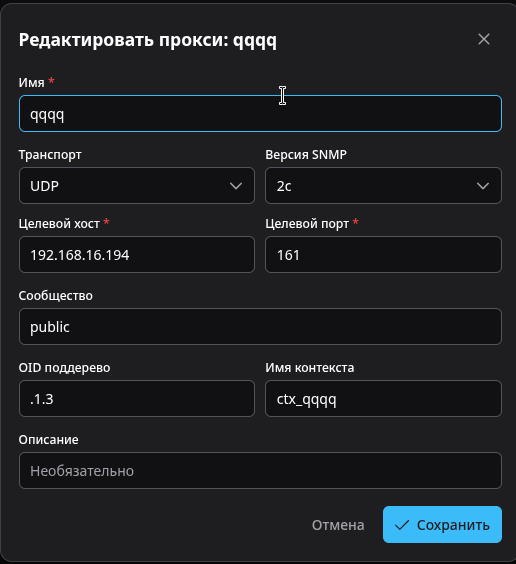

Вкладка Прокси → + Новый прокси. Здесь указываются параметры опрашиваемого SNMP v2c-устройства:
| Поле | Пример | Описание |
|---|---|---|
| Имя | qqqq | Имя прокси |
| Транспорт | UDP | |
| Версия SNMP | 2c | Версия протокола целевого устройства |
| Целевой хост | 192.168.16.194 | IP-адрес SNMP v2c-устройства |
| Целевой порт | 161 | |
| Сообщество | public | Read community целевого устройства |
| OID поддерево | .1.3 | Какую часть дерева OID пр оксировать |
| Имя контекста | ctx_qqqq | SNMP v3-контекст, по которому клиент обращается к устройству |
6. Правило доступа

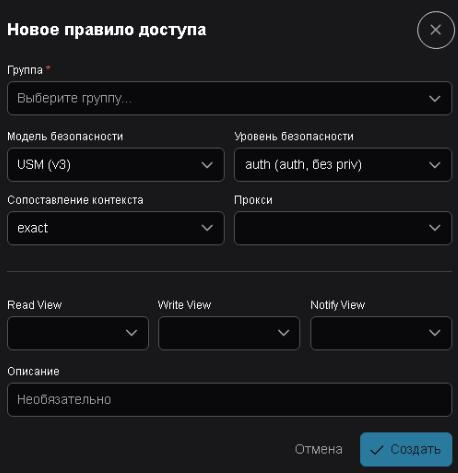

Вкладка Правила доступа → + Новое правило доступа:
| Поле | Значение |
|---|---|
| Группа | red |
| Модель безопасности | USM (v3) |
| Уровень безопасности | priv |
| Сопоставление контекста | exact |
| Прокси | qqqq |
| Read View | sys |
После настройки нажмите Применить.
Итоговая конфигурация
Для примера выше NapiConfig формирует такой snmpd.conf:
# --- Agent ---
agentAddress 161
dontLogTCPWrappersConnects yes
# --- USM Users ---
createUser userq SHA "authpassword" AES "privpassword"
rouser userq
# --- Security Names (com2sec) ---
com2sec p 0.0.0.0 public
# --- Groups ---
group red usm userq
# --- Views ---
view sys included .1.3.6.1.2.1.1
# --- Access ---
access red "ctx_qqqq" usm priv exact sys none none
# --- Proxy ---
proxy -Cn ctx_qqqq -v 2c -c public 192.168.16.194:161 .1.3
Проверка
Локально на шлюзе
В Терминале выполните:
snmpwalk -v2c -c public localhost sysName
snmpwalk -v2c -c public localhost
Доступность шлюза по SNMP v3
С клиента в сети предприятия (10.20.30.110 — адрес шлюза):
snmpwalk -a SHA -A authpassword -x AES -X privpassword \
-l authPriv -u userq 10.20.30.110 sysName
В ответе — имя самого шлюза:
SNMPv2-MIB::sysName.0 = STRING: napi-goldenwolverine

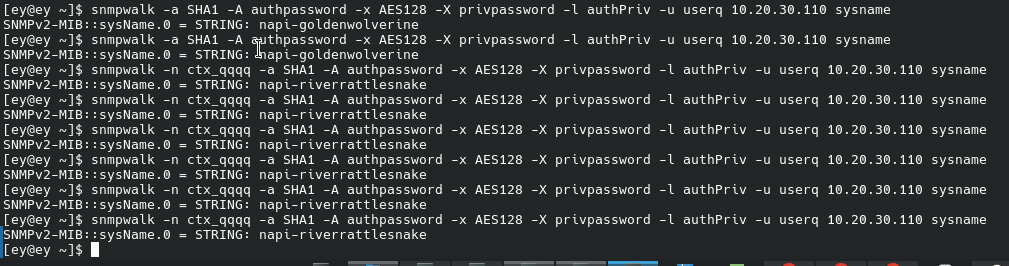

Опрос устройства через контекст
Добавьте контекст прокси -n ctx_qqqq:
snmpwalk -n ctx_qqqq -a SHA -A authpassword -x AES -X privpassword \
-l authPriv -u userq 10.20.30.110 sysName
В ответе — имя целевого SNMP v2c-устройства:
SNMPv2-MIB::sysName.0 = STRING: napi-riverrattlesnake
Утилиты Net-SNMP для Windows: https://sourceforge.net/projects/net-snmp/files/net-snmp%20binaries/
